Кран шаровый для высоких температур
Кран шаровый для высоких температур применяется в качестве запорного устройства на трубопроводах, транспортирующих жидкие и газообразные среды при температуре до плюс 400°С. А также агрессивные среды и среды с высоким содержанием механических примесей (с размерами частиц до 5 мм и твердостью до 7 по шкале Мосса).
Описание
ОСОБЕННОСТИ КОНСТРУКЦИИ
1. Разборная конструкция корпуса крана увеличивает прежде всего его ремонтопригодность. Таким образом, позволяет обеспечивать возможность замены уплотнительных элементов.
2. Полнопроходность шаровых кранов обеспечивает возможность прохождения через него очистных и диагностирующих устройств.
3. Пробка шарового крана закреплена в опорах. Кран имеет ограничители поворота, которые четко фиксируют расположение пробки крана. Это происходит относительно оси трубопровода в положениях «открыто» и «закрыто».
4. На рабочие поверхности пробки и седел нанесено износостойкое высокотвердое покрытие.
| ГЕРМЕТИЧНОСТЬ | Класс герметичности кранов – «А» по ГОСТ9544-93. Уплотнительные седла с уплотнением «металл-металл» находятся в постоянном контакте с затвором. Они обеспечивают показатели герметичности по классу «А» как на входе, так и на выходе крана. Уплотнение затвора крана прежде всего основано на принципе самоуплотнения седел за счет усилия от давления проводимой среды. Вследствие чего герметичность крана обеспечивается за счет поджатия выходного седла при нарушении герметичности входного седла |
| КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ | – «У» (температура окружающей среды – от минус 45 до плюс 50°); – «ХЛ» (температура окружающей среды – от минус 60 до плюс 45°С). |
| ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ | Направление рабочей среды – любое. Установочное положение кранов на трубопроводе – любое. Присоединение к трубопроводу – под приварку, разделка кромок выполняется под трубу заказчика. |
Управление кранами осуществляется при помощи ручного привода.
Эксплуатационные характеристики
| Обозначение | Полный средний срок службы, лет, не менее | Полный средний ресурс, лет, не менее | Наработка на отказ, цикл, не менее | Гарантийная наработка, цикл |
| ПТ39191-100 | 12 | 3000 | 200 | 850 |

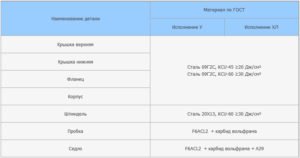

| Наименование детали | Материал по гост | |
| Исполнение У | Исполнение ХЛ | |
| Крышка верхняя | Сталь 09Г2С, KCU-45≥20Дж/см2 Сталь 09Г2С, KCU-60≥30Дж/см2 |
|
| Крышка нижняя | ||
| Фланец | ||
| Корпус | ||
| Шпиндель | Сталь 20Х13, KCU-60≥30Дж/см2 | |
| Пробка | F6ACL2 + карбид вольфрама | |
| Скдло | F6ACL2 + карбид вольфрама + А29 | |
| DN, мм | PN, мм | Обозначение | Среда рабочая, наименование, tºC | Климатическое исполнение | Вид установки | Присоединение к трубопроводу | Тип привода |
| 100 | 10,0 | ПТ39193-100М | Жидкие и газообразные среды ≤400º Сº | У, ХЛ | На земная | На сварке | Рукоятка |
ЗАПРОСЫ И ЗАКАЗЫ
В запросах и заказах необходимо указывать: полное наименование изделия, диаметр условного прохода, давление номинальное, рабочую среду. А так же температуру рабочей среды, тип установки, климатическое исполнение, вид управления.
У нас вы так же можете заказать трубы и детали трубопровода.
По всем интересующим Вас вопросам обращайтесь к нашим специалистам: 8(812) 313-79-89, sale@zsd-silena.ru
